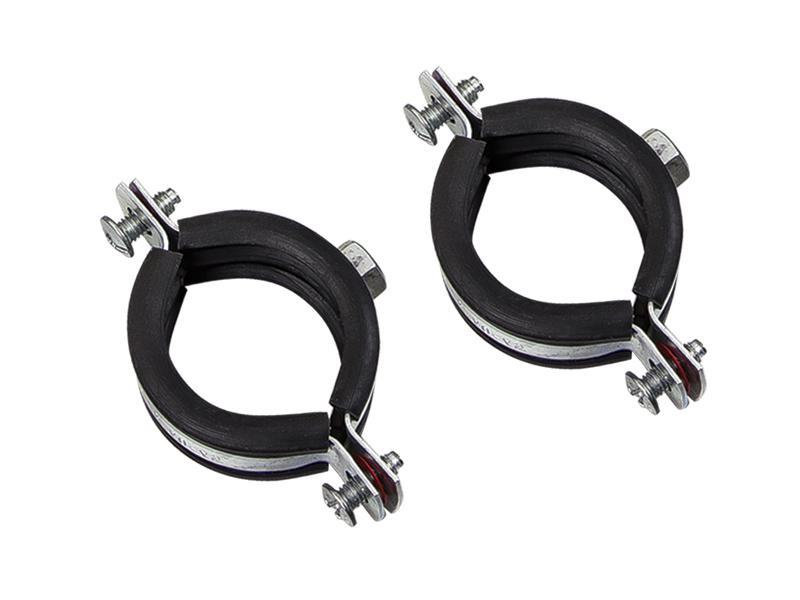

• Somunlu kelepçeler duvara, tavana veya zemine monte edilerek boruların sabitlenmesi işleminde kullanılır.
• Somunlu kelepçe rot-çelik dübel kullanılarak yapılır.
• EPDM izole lastiği ile sistemdeki titreşimi önler.
• 15 Db. ye kadar sesi düşürür.
• 15-20 mikron aralığındaki çinko kaplaması ile paslanmaya karşı korumalıdır.
• Özel kauçuk lastiği ile DIN 53509 şartlarına dayanıklıdır.
| ÖLÇÜ |
SIKMA ARALIĞI |
BAĞLANTI SOMUNU |
SAC KALINLIĞI |
KOLİ |
| 3/8" |
14-18 mm. |
M-8 |
1,2 mm. |
300 |
| 1/2" |
20-23 mm. |
M-8 |
1,2 mm. |
300 |
| 3/4" |
25-28 mm. |
M-8 |
1,2 mm. |
250 |
| 1" |
32-35 mm. |
M-8 |
1,2 mm. |
200 |
| 1 1/4" |
40-45 mm. |
M-8 |
1,2 mm. |
150 |
| 1 1/2" |
48-52 mm. |
M-8 |
1,2 mm. |
125 |
| 2" |
56-60 mm. |
M-8 |
1,2 mm. |
100 |
| |
|
|
|
|
| 2 1/2" |
75-80 mm. |
M-10 |
1,5 mm. |
60 |
| 3" |
86-91 mm. |
M-10 |
1,5 mm. |
50 |
| 3 1/2" |
93-99 mm. |
M-10 |
1,5 mm. |
50 |
| 4" |
100-115 mm. |
M-10 |
1,5 mm. |
50 |
| 4 1/2" |
123-135 mm. |
M-10 |
1,5 mm. |
50 |
| 5" |
138-142 mm. |
M-10 |
1,5 mm. |
30 |
| 5 1/2" |
155-162mm. |
M-10 |
1,5 mm. |
30 |
| 6" |
163-167 mm. |
M-10 |
2,0 mm. |
30 |
| |
|
|
|
|
| 7" |
195-210 mm. |
M-12 |
2,0 mm. |
30 |
| 8" |
216-222 mm. |
M-12 |
2,0 mm. |
30 |
| 10" |
250-276 mm. |
M-12 |
2,0 mm. |
10 |
